ПРОФИЛЬ

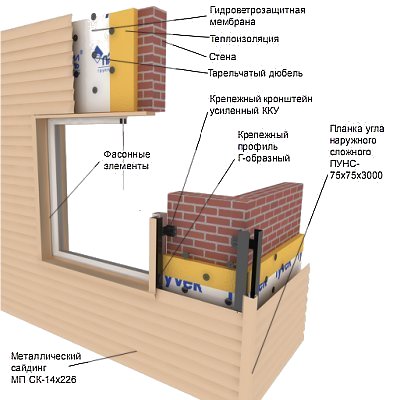

Система вентилируемого фасада ВФ МП СК состоит из крепежных кронштейнов усиленных ККУ с консолью от 90 до 320 мм, крепежных профилей Г-образных или Т-образных, метизов, утеплителя и металлического сайдинга МП СК-14х226 (корабельная доска).
Система крепится к стене анкерами (дюбелями) с помощью крепежных кронштейнов. Конструкция каждого кронштейна позволяет производить рихтовку плоскости фасада до 30 мм. При необходимости, каждый из кронштейнов можно удлинить еще на 50 мм, используя удлинитель кронштейна УК-150.
Шаг кронштейнов определяется проектом (см. раздел «В помощь проектировщику»), для малоэтажного строительства ориентировочный шаг между кронштейнами по горизонтали 600 мм, по вертикали до 1000 мм. Крепежные профили Г-образные (Т-образные) крепятся к кронштейнам при помощи самонарезающих винтов 4.8х28, заклепок или болтового соединения. В зависимости от степени агрессивности окружающей среды и требуемого срока службы элементы подконструкции могут поставляться оцинкованными, нержавеющими либо иметь дополнительную порошковую окраску.
В системе применяется одно- или двухслойное утепление (базальтовый либо стекловолоконный утеплитель). Для однослойного утепления или как наружный слой в двухслойном утеплении используются плиты минваты плотностью не менее 80 кг/куб.м. Как внутренний слой в двухслойном утеплении используются плиты минваты плотностью не менее 30 кг/куб.м.
Сайдинг МП СК-14х226 (корабельная доска) имеет рабочую ширину 226 мм, полную 260 мм и может изготавливаться любой длины до 6 м с шагом 1 см. Сайдинг крепится к крепежным профилям самонарезающими винтами 4.2х16 с прессшайбой. Фасонные элементы крепятся к крепежным профилям или сайдингу (в зависимости от типа фасонных элементов) при помощи самонарезающих винтов 4.2х16 с прессшайбой или заклепок.
Для нормального функционирования системы вентилируемого фасада необходимо оставлять зазоры (минимум 40 мм) для захода и выхода воздуха: у цоколя, под и над окнами, под карнизом крыши.

КОМПЛЕКТАЦИЯ

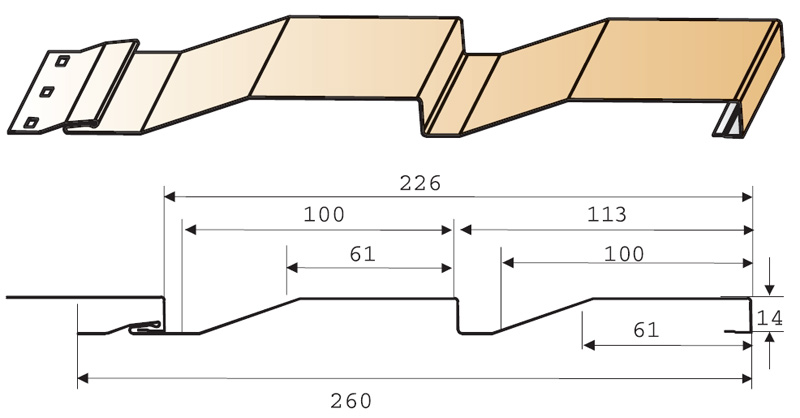

Сайдинг МП СК-14х226 (корабельная доска)
Ширина профиля габаритная 260 мм
Ширина профиля полезная 226 мм
Высота профиля 14 мм
Длина любая до 6 м
